Kawasaki gpz500s low budjet showbike...

Valvojat: ESKIL, btseppo

Avatar
T.A
Viestit: 1377
Liittynyt: Ke Tammi 05, 2005 1:00 am
Paikkakunta: gpz 500,smr 511

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja T.A » La Joulu 21, 2013 12:15 am

Jotain päivitystä tähänkin projektiin, ettei se kuole kokoon.
Onnistuin baari-illan jälkeen oksentamaan uuden puhelimen päälle, joten kuvat on otettu perunalla.

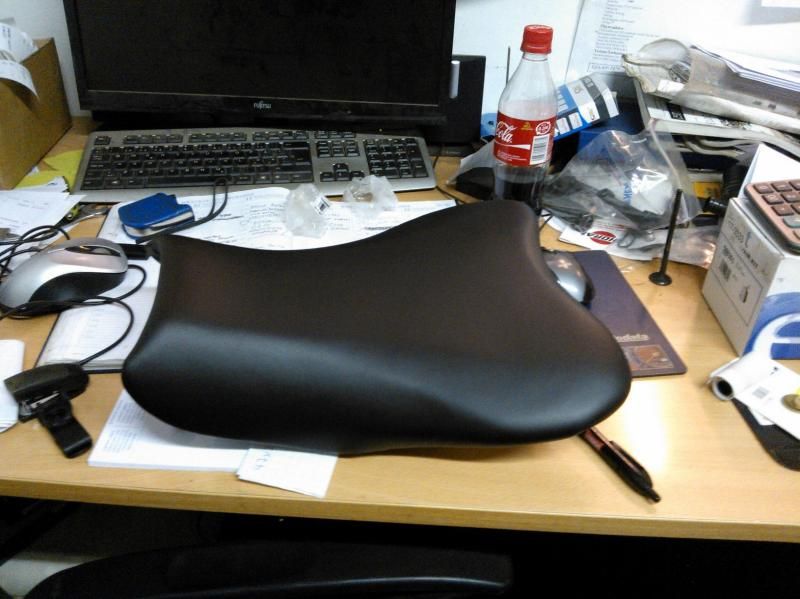

Kiinasta saapui paketti gixerin penkin muodossa huimaan 18€ hintaan.
Kuva
Vakio tankin muotoja ihmetellessä tuli mieleen, että mullahan löytyy tallista tuollainen bikeworldin romulavalta tongittu hondan tankki. Tankki on ilmeisesti saanut vähän vasaraa, ettei kukaan sitä saisi enää käytettyä hyväksi,mutta eiköhän se suhteellisen suoraksi saada.
Kuvassa suoristelua vähän aloitettu.
Kuva
Tankin pohjasta piti rälläköidä vähän tavaraa pohjasta pois, että sen sai runkoon uppoamaan kunnolla.
Kuva
Taitaa jäädä noi sunnittelemani ilmanohjaimet ja takakate pois ja katteeksi vain jotain minimaalista penkin alle.

Avatar
T.A
Viestit: 1377
Liittynyt: Ke Tammi 05, 2005 1:00 am
Paikkakunta: gpz 500,smr 511

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja T.A » La Joulu 21, 2013 1:03 am

Jokin tuollainen buell tyylinen perä voisi olla siisti.
Kuva

Avatar
Degaus
Viestit: 220
Liittynyt: Ke Heinä 22, 2009 12:00 am
Paikkakunta: pc31 & sc33

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja Degaus » La Joulu 21, 2013 10:41 am

Hyvää taas tuloillaan! On Hondan tankki paljon hienompi kun vakio..

Avatar
T.A
Viestit: 1377
Liittynyt: Ke Tammi 05, 2005 1:00 am
Paikkakunta: gpz 500,smr 511

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja T.A » Su Tammi 12, 2014 3:38 pm

Projekti jatkui sillä, että porasin tankin etukiinnikkeelle uudet reijät runkoon, että saa tankin pysymään aloillaan. Seuraavaksi hitsailin takahäkin ylimmäiset putket runkoon kiinni.
Kuva
Takahäkin teko jäi siihen ja tuli kova halu suunnitella tulevaa takakatetta. Silmä kovana tuijottelin perää ja annoin mielikuvituksen laukata ja sopivan mielikuvan saatuani aloin tekemään harjateräksestä katteen mallia.
Voimapihdeillä sopivia kappaleita leikaten ja hitsillä yhteen.
Kuva
Kuva
Kuva
Kuva
Rautalankamallin valmistuttua tajusin, että on pelti loppu, joten kiskaisin pakkausteippiä häkkyrän ympärille, että saa muodoista paremmin selvää.
Kuva
Kuva
Kuva
Kuva
Omaan silmään katteesta tulee todella hyvän näköinen.
Ensi viikolla olisi tarkoitus tilata kaikki osat mitä mieleen juolahtaa samalla kertaa, niin on kivempi sitten rakennella, kun on kaikki valmiina.

Ligettah
Viestit: 129
Liittynyt: To Joulu 23, 2010 1:00 am

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja Ligettah » Su Tammi 12, 2014 4:16 pm

Tankin, penkin ja takakatteen muodot osuu kyllä omaan silmään hyvin! Tsemppii rakenteluun!!

Avatar
T.A
Viestit: 1377
Liittynyt: Ke Tammi 05, 2005 1:00 am
Paikkakunta: gpz 500,smr 511

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja T.A » Ti Tammi 14, 2014 7:49 pm

Tänään lähti tällaiset osat tilaukseen ebayn kautta:
Ohjauslaakerit 26€
Takajarrupalat 7,5€
Alumiiniset jalkatapit 7,5€
Etujarrupalat 14€
Piparilevyt eteen 112€
Rk 530 ketjut 32€
Etustefat 7,5€
Cnc kytkin/jarrukahvat 18€
Cnc tankinkorkki 21€
kaasarin korjaussarjat 2kpl 24€
busan etujarrusatulat 60€
triumphin takajarrusatula 49€
triumphin takaiskari 62€
takajarrupääsylinteri 11€
yht:451,5€ siitä voi jokainen sitten ynnäillä, että mitä kyseiset osat olisi Suomessa kustantanut.
Olen ihan tosissani alkanut rakastaa tuota ebayn ihmeellistä maailmaa.
Sain myös aloiteltua takakatteen valmistusta, kun löysin sopivan palan peltiä.
Ensin tein mallin kartongista aikaisemman rautalankamallin mittojen mukaan.
Kuva
Sitten malli kopioituna peltiin.
Kuva
Vähän kanttailua.
Kuva
Kuva
Sitten leikkasin katteen etuosaan pellin minkä kanttauksen jälkeen hitsasin katteen sisäosasta kiinni ja ulkopuolelta virsikirjalla saumat siistiksi.
Kuva
Siihen homma jäi tältä erää.

Avatar
T.A
Viestit: 1377
Liittynyt: Ke Tammi 05, 2005 1:00 am
Paikkakunta: gpz 500,smr 511

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja T.A » Ke Tammi 15, 2014 5:06 pm

Takakatteen teko jatkui leikkaamalla pellistä parit palat ja kanttaamalla ne.
Kuva
Hitsaus ja saumojen siistintä.
Kuva
Vähän paikalleen sovittelua.
Kuva
Kuva
Kuva
Vielä puuttuu katteesta kiinnikkeet ja underi minkä teen kunhan löydän sopivan valon jostain.

jani.kone
Viestit: 477
Liittynyt: Ma Syys 13, 2004 12:00 am
Paikkakunta: cbr

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja jani.kone » To Tammi 16, 2014 9:42 am

moro.. näyttää hieman oudolta toi keulan kulma... mistä hän se johtuu??

muuten ihan hieno peli tulee

jutila
Viestit: 1278
Liittynyt: To Huhti 02, 2009 12:00 am
Paikkakunta: Muutama i/ö, gsx, dr, turbo katana, 380gt & muutama pv

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja jutila » To Tammi 16, 2014 10:26 am

Tahtoohan nuissa vanhoissa olla vielä aika loivat keulakulmat. Kaveri sai joskus kuulla vittuilua sen faitteroidusta 80-luvun "chopperi" cebarista. :D
"Can't feel the beating, can't beat the feeling"

Avatar
T.A
Viestit: 1377
Liittynyt: Ke Tammi 05, 2005 1:00 am
Paikkakunta: gpz 500,smr 511

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja T.A » To Tammi 16, 2014 10:34 am

Ei ole ohjauslaakereita ollenkaan kiinni niin näyttää keulakulma vähän loivemmalta, kun se oikeesti on.

Avatar
T.A
Viestit: 1377
Liittynyt: Ke Tammi 05, 2005 1:00 am
Paikkakunta: gpz 500,smr 511

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja T.A » La Tammi 18, 2014 12:00 am

Etujarrulevyt saapuivat kiinasta jo tänään, ei voi kun ihmetellä noita toimitusaikoja.
Kuva

Avatar
T.A
Viestit: 1377
Liittynyt: Ke Tammi 05, 2005 1:00 am
Paikkakunta: gpz 500,smr 511

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja T.A » Su Tammi 19, 2014 9:40 pm

Sen verta sain viikonlopun aikana aikaiseksi, että takahäkkiin tuli kiinnikkeet tankille ja penkille.
Kuva

Avatar
Juusoo
Viestit: 197
Liittynyt: Ke Touko 01, 2013 9:05 pm
Paikkakunta: GSX-R1000 K5

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja Juusoo » Su Tammi 19, 2014 11:08 pm

Tuo takavanne näyttää mun mielestä vähän isolta ja sais olla kapeemmilla puolilla, mutta muuten todella hyvän näköistä!

Avatar
T.A
Viestit: 1377
Liittynyt: Ke Tammi 05, 2005 1:00 am
Paikkakunta: gpz 500,smr 511

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja T.A » Ma Tammi 20, 2014 11:29 am

Ei toi vanne omaankaan silmään mikään älyttömän siisti ole, mutta kun kerran auton vanteesta on kyse, niin sen saa vielä tulevaisuudessa vaihdettua helposti, jos haluaa.

Avatar
Eedeli
Viestit: 630
Liittynyt: Ma Helmi 08, 2010 1:00 am
Paikkakunta: 600rr + crf250r

Re: Kawasaki gpz500s low budjet showbike...

Viesti Kirjoittaja Eedeli » Ma Tammi 20, 2014 11:55 am

Noi etujarrylevyt on kyl härskit ja tosi näppärän näköne diy takakate. Natsaa! :firing:
